Description

一、电磁流量计简介:

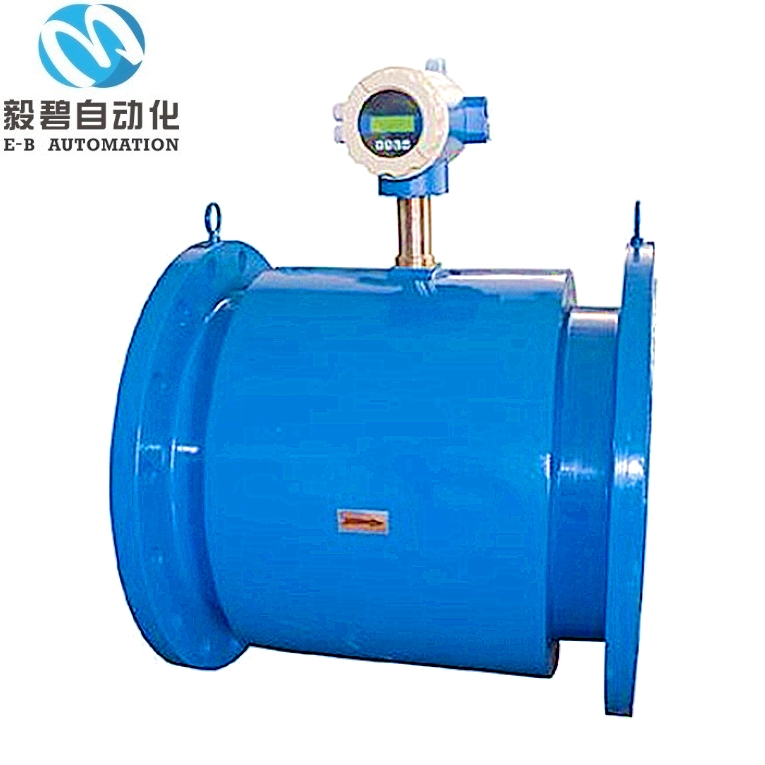

LDE型智能电磁流量计是我公司采用先进技术研制、开发与生产流体测量仪表,具有高精度、高可靠性与使用寿命长等特点。为保证产品质量,我公司在产品结构、选材、制定工艺、生产装备与出厂测试等过程中每个环节细致研究与控制,配套完整的流量标定检测系统。为适应测量现场需求,开发出高压型电磁流量计系统与插入式电磁流量计系统,特别插入式电磁流量计在大口径管道系统中应用具有良好经济性、时效性、稳定性。在线安装型可以不停产安装与检修,使用简便。使得我公司电磁流量计系统适合石油、化工、能源、冶金、食品、环保、水利等各个领域。

随着随着城市人口的增加和工农业生产的发展,污水排放量也日益增加,水体污染相当严重,而且几乎遍及全国各地,这样就拉动了污水处理的需求,污水的计量对于污水处理厂来说显得尤为重要,针对污水计量,我们生产出污水流量计,不但可以防止污水的腐蚀性对流量计的腐蚀,另一方面可以准确计量污水。

二、电磁流量计性能特点:

仪表结构简单、可靠,无可动部件,工作寿命长。

无截流阻流部件,不存在压力损失和流体堵塞现象。

无机械惯性,响应快速,稳定性好,可应用于自动检测、调节和程控系统。

测量精度不受被测介质的种类及其温度、粘度、密度、压力等物理量参数的影响。

采用聚四氟乙烯或橡胶材质衬里和HcHb316LTi等电极材料的不同组合可适应不同介质的需要。

备有管道式、插入式等多种流量计型号。

采用EEPROM存贮器,测量运算数据存贮保护安全可靠。

具备一体化和分离型两种型式。

高清晰度LCD背光显示。

三、电磁流量计技术参数:

仪表精度:管道式0.5级、1.0级;插入式2.5

测量介质:电导率大于5μS/cm的各种液体和液固两相流体。

流速范围:0.28m/s

工作压力:1.6MPa

环境温度:-40+50

介质温度:聚四氟乙烯衬里≤180

橡胶材质衬里≤65

防爆标志:ExmibdBT4

防爆证号:GYB01349

外磁干扰:≤400A/m

外壳防护:一体化型: IP65

型:传感器IP68(水下5米,jin限于橡胶衬里)

转换器IP65

输出信号:420mA.DC,负载电阻0750Ω

通讯输出:RS485CAN总线

电气连接:M20×1.5内螺纹,φ10电缆孔

电源电压:90220V.AC24±10%V.DC

◆zui大功耗:≤10VA

四、电磁流量计选型:

型号

通径(mm)

流量范围(m3/h)

口径(mm)

口径(mm)

流量范围(m3/h)

EB-LDE10

DN10

0.14-1.4

EB-LDE/LCD400

DN400

226.08-4521.60

EB-LDE15

DN15

0.32-6.36

EB-LDE/LCD450

DN450

286.13-5722.65

EB-LDE20

DN20

0.57-11.30

EB-LDE/LCD500

DN500

353.25-7065.00

EB-LDE25

DN25

0.88-17.66

EB-LDE/LCD600

DN600

508.68-10173.60

EB-LDE32

DN32

1.45-28.94

EB-LDE/LCD700

DN700

692.37-13847.40

EB-LDE40

DN40

2.26-45.22

EB-LDE/LCD800

DN800

904.32-18086.40

EB-LDE50

DN50

3.53-70.65

EB-LDE/LCD900

DN900

1144.53-22890.60

EB-LDE65

DN65

5.97-119.40

EB-LDE/LCD1000

DN1000

1413.00-28260.00

EB-LDE80

DN80

9.04-180.86

EB-LDE/LCD1200

DN1200

2034.72-40694.40

EB-LDE100

DN100

14.13-282.60

EB-LDE/LCD1400

DN1400

2769.48-55389.60

EB-LDE125

DN125

22.08-441.56

EB-LDE/LCD1600

DN1600

3617.28-72345.60

EB-LDE150

DN150

31.79-635.85

EB-LDE/LCD1800

DN1800

4578.12-91562.40

EB-LDE/LCD200

DN200

56.52-1130.40

EB-LDE/LCD2000

DN2000

5652.00-113040.00

EB-LDE/LCD250

DN250

88.31-1766.25

EB-LDE/LCD2200

DN2200

6838.92-136778.40

EB-LDE/LCD300

DN300

127.17-2543.40

EB-LDE/LCD2400

DN2400

8138.88-162777.60

EB-LDE/LCD350

DN350

173.09-3461.85

EB-LDE/LCD2600

DN2600

9551.88-191037.60



代号

电极材料

K1

K2

K3

K4

K5

K6

K7

K9

316L

HB

HC

铂合金

不锈钢涂覆碳化钨

蒙乃尔


代号

内衬材料

C1

C2

C3

C4

C5

C6

聚四氟乙烯F4

聚全氟乙丙烯F46

聚氟合乙烯FS

聚氯丁橡胶

聚氨脂橡胶

PFA


代号

传感器材质

B1

B2

304不锈钢

碳钢

代号

精度等级

E1

E2

E3

0.3

0.5

1

代号

信号输出

F1

F2

F3

F4

420mA,频率,脉冲

RS485接口

Modbus

Hart

代号

温度

T1

T2

T3

常温型

高温型

超高温型

代号

压力等级

P1

P2

P3

P4

0.6MPa

1.0MPa

1.6MPa

4.0MPa

代号

供电电源

D1

D2

220VAC±10

24VDC±10

代号

转换器形式

J1

J2

J3

一体型结构

分体型结构

防爆一体型结构
