Description
一、介绍

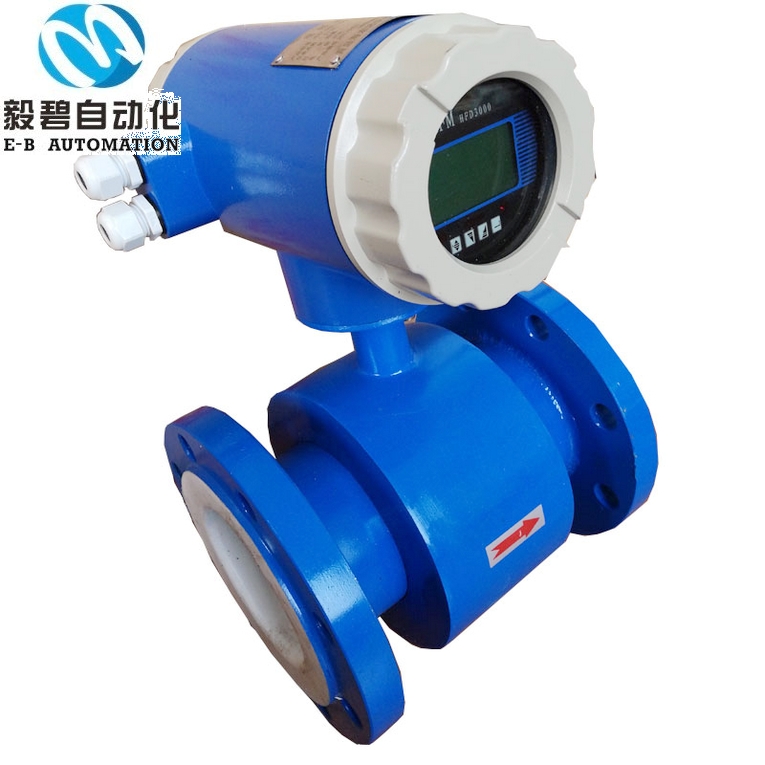

防爆型电磁流量计基于法拉第电磁感应定律，利用恒流低频三值矩形波或双频矩形波励磁，既有矩形波磁场的优点，又克服了正弦波磁场的缺点；还可以消除电源电压波动、电源频率变化及励磁线圈阻抗变化所造成的误差；并有******的零点稳定性和不受流体噪声干扰影响。从而具有高稳定性、高可靠性的特点。主要用于测量封闭管道中的导电液体和浆液中的体积流量。如水、污水、泥浆、纸浆、各种酸、碱、盐溶液、食品浆液等。广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域。
防爆电磁流量计和普通的电磁流量计其实在原理和结构上没什么区别，主要的说就是防爆电磁流量计主要是应用在一些易燃易爆特殊场合，为安全起见增加了更多的保护措施。常用的防爆形式有隔爆和本安，电磁流量计所用的电源能量稍大，所以变送器部分一般使用隔爆，隔爆仪表的外壳比普通仪表要厚重，腔室密封性好（仪表盖螺纹细密），一般为双腔室设计，也就是电源接线腔与信号接线腔隔离。分体式的防爆型流量计的电缆一般为防爆铠装电缆。还有一些两线制的电磁流量计可能使用的是本安防爆，外观结构上与普通的流量计没有什么区别，但它内部的电路板与普通的是不同的。
二、防爆型电磁流量计组成
流量计由传感器和转换器组成，传感器安装在测量管道上，转换器可以与传感器组合连接在一起称为一体型电磁流量计 ，转换器被安装在离传感器30米内或100米内的场合，两者间由屏蔽电缆连接称为分离型电磁流量计 。 传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。
三、转换器技术数据
1、电源：交流AC85-265V，45—400Hz，直流DC11—40V
2、操作键和显示按键式4个薄膜按键可设定选择全部参数，也可利用PC机RS232对转换器设定编程；
3行LCD宽视角、宽温、带背光显示；
第1行显示流量值；
第2行显示流量单位；
第3行显示流量百分比、正向总量、反向总量、差值总量、报警、流速。
磁键式2个磁键用于显示参数的选择和复位，利用PC机RS232对转换器设定编程；
2行LCD宽视角、宽温、带背光显示：
第1行：磁键选择：显示流量百分比、正向总量、反向总量、差值总量、报警、流速。
第2行：显示流量。内部积算器正向总量、反向总量及差值总量。
3、输出信号单向模拟输出全隔离，负载≤600D．20mA时；上限：0—21mA可选，每档lmA；下限：0—21mA可选，每档1mA；正、反向流量输出方式编程。双向模拟输出下限限制为。或4mA，其他同单向模拟输出。双向脉冲输出两路输出分别对应正向和反向流量，频率0～800Hz,上限1—800Hz可选，每档IHz；方波或选定脉宽，选定脉宽上限2．5S，每档1ms；无源隔离晶体管开关输出，可吸收250mA的电流，耐压35V。
4、双路报警输出可报警编程高/低流量、空管、故障状态、正，，反向流量、模拟量超量程、脉冲量超量程、脉冲小信号切除，输出极性可选；带隔离保护的晶体管开关输出，可吸收250mA的电流，耐压35V.与脉冲输出不隔离数字通讯 RS232，RS485，HART
四、整机和传感器技术数据
执行标准 | ||||||||||
公称通径 | 10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000 | |||||||||
zui高流速 | 15m／s | |||||||||
准确度 | DN10~DN600 | 示值的：±0.5％(流速≥1m／s)；±3mm／s(流速<1m／s) | ||||||||
DN700~DN3000 | 示值的±0.5％(流速≥0.8m／S)；±4mm／s(流速<0.8m／S) | |||||||||
流体导电率 | ≥5uS／cm | |||||||||
公称压力 | 4.0MPa | 1.6MPa | 1.0MPa | 0.6MPa | 6.3、10MPa | |||||
DN10~DN80 | DN100~DN150 | DN200~DN1000 | DN1200~DN2000 | 特殊订货 | ||||||
环境温度 | 传感器 | -25℃～+60℃ | ||||||||
转换器及一体型 | -10℃～+60℃ | |||||||||
衬里材料 | 聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯(F46)、加网PFA | |||||||||
zui高流体温度 | 一体型 | 70℃ | ||||||||
分离型 | 聚氯丁橡胶衬里 | 80℃；120℃(订货时注明) | ||||||||
聚氨酯衬里 | 80℃ | |||||||||
聚四氟乙烯衬里 | 100℃；150℃(订货时注明) | |||||||||
聚全氟乙丙烯(F46) | ||||||||||
加网PFA | ||||||||||
信号电极和接地电极材料 | 不锈钢0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、铂／铱合金、不锈钢涂覆碳化钨 | |||||||||
电极刀机构 | DN300～DN3000 | |||||||||
连接法兰材料 | 碳钢 | |||||||||
接地法兰材料 | 不锈钢1Crl8Ni9Ti | |||||||||
进口保护法兰材料 | DN65~DN150 | 不锈钢1Crl8Ni9Ti | ||||||||
DN200~DN1600 | 碳钢+不锈钢1Crl8Ni9Ti | |||||||||
外壳防护 | DN10～DN3000分离型橡胶或聚氨酯衬里传感器 | IP65或IP68 | ||||||||
其他传感器、一体型流量计和分离型转换器 | IP65 | |||||||||
间距(分离型) | 转换器距离传感器一般不超过100m | |||||||||
