Description

一、产品概述:

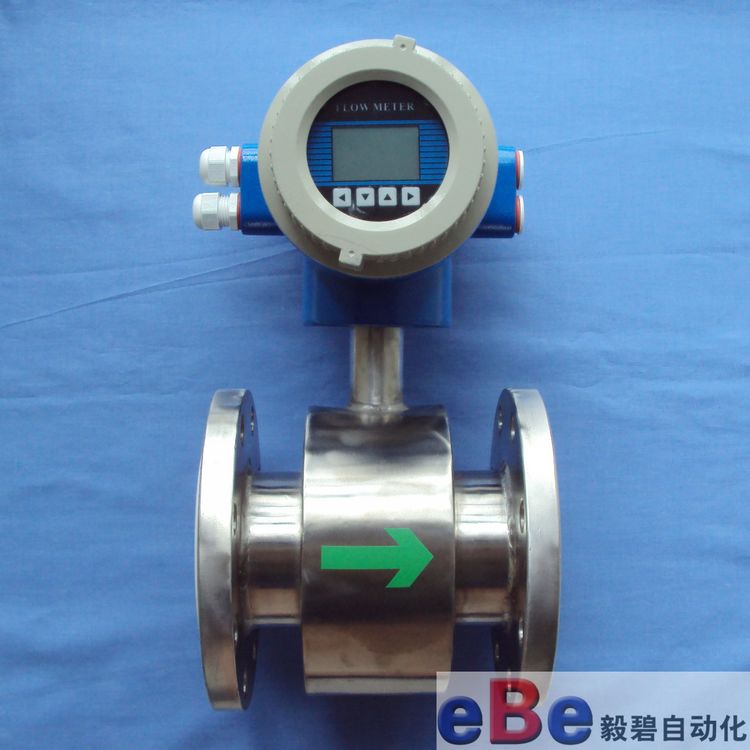

EB-LDB系列不锈钢电磁流量计的测量原理是法拉第电磁感应定律,传感器主要组成部分是:测量管、电极、励磁线圈、铁芯与磁轭壳体。它主要用于测量封闭管道中的导电液体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体。广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理,水利建设等领域。

二、产品特点:

EB-LDB系列不锈钢电磁流量计测量精度不受流体密度、粘度、温度、压力和电导率变化的影响,传感器感应电压信号与平均流速呈线性关系,因此测量精度高。电磁流量计是测量管道内无阻流件,因此没有附加的压力损失;测量管道内无可动部件,因此传感器寿命极长。电磁流量计由于感应电压信号是在整个充满磁场的空间中形成的,是管道载面上的平均值,因此传感器所需的直管段较短,长度为5倍的管道直径。电磁流量计传感器部分只有内衬和电极与被测液体接触,只要合理选择电极和内衬材料,即可耐腐蚀和耐磨损。正确地去选用电磁流量计,选用什么种类的电磁流量计应根据被测流体介质的物理性质和化学性质来决定。由电磁流量计的工作原理可知,能选用电磁流量计测量流量的流体必须是导电的,严格的说,除了高温流体之外,只是电导率大于20us/cm的任何流体都能选用相应的电磁流量计来测量流量,因为非导电的气体、蒸汽、油类、丙酮等物质不能选用电磁流量计来测量流量。

三、产品范围:

电磁流量计使用流速zui好在0.1-5m/s范围内,此时流量计口径可选择与用户管道口径一致的。

四、电极、接地环材料的选择:

电磁流量计选择电极材料时,要考虑被测介质的耐腐蚀性,一般要比工艺管道材料高一个等级。

接地环可选择与电极相同的材料,也可选择与工艺管道相同的材料作接地环。
工艺管道为金属管道且内壁无绝缘涂层时,可不选用接地环。

(1)电极的选择:

电极、接地环材料

特点

被测液体举例

316不锈钢

不耐无机酸、有机酸、**化物的腐蚀,用于非腐蚀性介质

生活及工业用水、污水、矿浆、糖浆

含钼不锈钢

对温度<80℃各种浓度的酸及碱溶液具有强的耐腐蚀性

磷酸、烧酸

OCr18Ni12Mo2Ti

钛(Ti

特别适用于**离子存在的场合使用,能耐**化物(**化钙、**化钾、**化铵、**化钠)硫化物、碱液的腐蚀

冷冻盐水、海水、氨水双氧水、乙酸

钽(Ta

具有优良的耐腐蚀性,几乎和玻璃相似,几乎能耐一切化学介质(包括沸点的盐酸、硝酸、王水、硫酸)的腐蚀。不耐碱、氢fu酸、氧化物及发烟硫酸的腐蚀。

盐酸王水、硝酸、硫酸

铂(Pt

几乎适用于所有化学介质的腐蚀,但不适用于王水和铵盐

浓硫酸、热碱溶液

(2)衬里的选择:

   衬里材料应根据被测介质的腐蚀性、磨损性的温度来选择。聚四氟乙烯(PIEE)衬里具有优良的耐强酸强碱腐蚀的性能,它也具有可靠的耐高温性,高温下不变形,不降色绝缘电阻的性能;它还具有不拈性,即不能和其他物质相粘接、表面光滑。因此测量粘度大(如糖浆)或容易结疤的介质(如氧化铝)强腐蚀性介质(如硫酸、硝酸、盐酸、磷酸等),温度较高的介质或定期用蒸汽部洗管道的场合及有卫生要求的食品(如啤酒、牛奶、麦芽汁)均可选用四氟衬里。橡胶具有耐磨特点,广泛用于测量水、工业用水、废水、污水矿浆、泥浆、纤维浆等介质。

(3)衬里材料选择说明:

衬里

主要性能特点

可测介质举例

注意事项

四氟(PTEE

耐热耐腐蚀性能优良、表面光滑、不易粘着

高渗透性介质,如氢fu酸、盐酸、醋酸等。强腐蚀性介质,如硫酸、硝酸、电解质、烧碱等。易结疤的介质。

可用于卫生要求的场,适用于高温流体。温度范围为(-30—+150℃)用于正压管道

橡胶

有极好的弹性,耐磨性好,耐冲击。耐一般弱腐蚀性介质的腐蚀。

水、废水、污水、纤维浆、矿浆、泥浆

广泛用于非腐蚀或磨损性介质的场合。温度范围-20—+80℃。用于正压管道

五、安装地点的选择:

为了使变送器工作稳定,在选择安装地点时应注意以下几方面的要求:

1)尽量避免铁磁性物体及具体强电磁场的设备(如大电机、大变压器的等),以免磁场影响传感器的工作磁场和流量信息;

2)应尽量安装在干燥通风之处,不宜在潮湿,易积水的地方安装;

3)应尽量避免日晒雨淋,避免环境温度高于45℃及相对湿度大于95%

4)选择便于维修,活动方便的地方;

5)流量计应安装在水泵后端,决不能在抽吸侧安装;阀么应安装在流量计下游侧。

六、产品选型

型号

通径

EB-LDE-XXX

DN10-2600智能型电磁流量计

EB-LCD-XXX

DN200-2600插入式电磁流量计



代号

电极材料

K1

K2

K3

K4

K5

K6

K7

K9

316L

HB

HC

铂合金

不锈钢涂覆碳化钨

蒙乃尔


代号

内衬材料

C1

C2

C3

C4

C5

C6

聚四氟乙烯F4

聚全氟乙丙烯F46

聚氟合乙烯FS

聚氯丁橡胶

聚氨脂橡胶

PFA


代号

传感器材质

B1

B2

304不锈钢

碳钢

代号

精度等级

E1

E2

E3

0.3

0.5

1

代号

信号输出

F1

F2

F3

F4

4-20mA,频率,脉冲

RS485接口

Modbus

Hart

代号

温度

T1

T2

T3

常温型

高温型

超高温型

代号

压力等级

P1

P2

P3

P4

0.6MPa

1.0MPa

1.6MPa

4.0MPa

代号

供电电源

D1

D2

220VAC±10%

24VDC±10%

代号

转换器形式

J1

J2

J3

一体型结构

分体型结构

防爆一体型结构

注:精度为0.5级建议流速范围在(0.5~5)m/s
